Система автоматического контроля вибрации на трубопроводах

Разрушения и трещины

Постоянные вибрации вызывают “усталость” металла, приводя к микротрещинам и разрывам, и как следствие разгерметизация трубопроводов

Гидроудары и переходные процессы

Резкие изменения давления (остановка насосов, аварийное закрытие клапанов) создают ударные волны, вызывающие вибрацию

Резонансные явления

При совпадении частоты внешних воздействий с собственной частотой трубы возникает резонанс, многократно усиливающий вибрацию

Внешние воздействия

Вибрация от транспорта (например, проезжающих поездов), стройтехники, бурения передается на трубопроводы, как следствие разрушение труб, аварии на теплосетях и водопроводах

Прорыв водовода в Санкт-Петербурге

2021, Фрунзенский район

Причина: Вибрация от строительных работ рядом с трубой вызвала разрушение стыка

Последствия:

• Затопление подвалов 10 домов, эвакуация жителей
• Ущерб – 200 млн. руб.

ЧП на ТЭЦ-22 «Мосэнерго»

2020, Москва

Причина: Вибрация паропровода из-за гидроудара при аварийном отключении турбины

Последствия:

• Разрыв трубы → выброс пара с температурой 300°C
• Ожоги у двух рабочих, остановка энергоблока

Авария на нефтепроводе «Дружба»

2019, Республика Татарстан

Причина: Вибрация от неотбалансированных насосов вызвала трещину в трубе

Последствия:

• Утечка сотен тонн нефти → загрязнение почвы и водоема
• Штраф Росприроднадзора – 300 млн. руб.

Разрыв теплотрассы в Москве

2018, район Бирюлево

Причина: Вибрация от неправильной работы насосов ЦТП (центрального теплового пункта) вызвала разрушение трубы диаметром 500 мм

Последствия:

• Прорыв горячей воды → затопление улицы, обрушение асфальта
• Отключение отопления у 5 тыс. человек в −20°C

Цель

Выявить факты повышенной вибрации на трубопроводе для последующего проведения мероприятий по ее устранению.

Решение

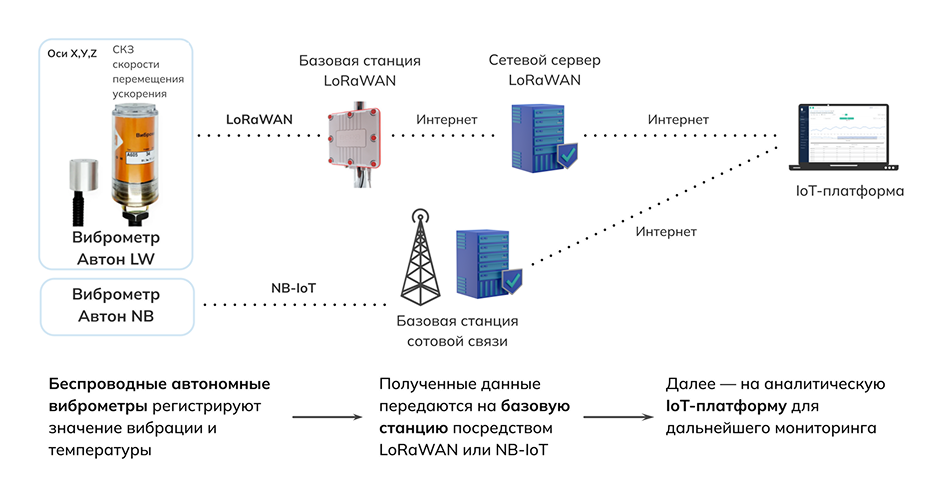

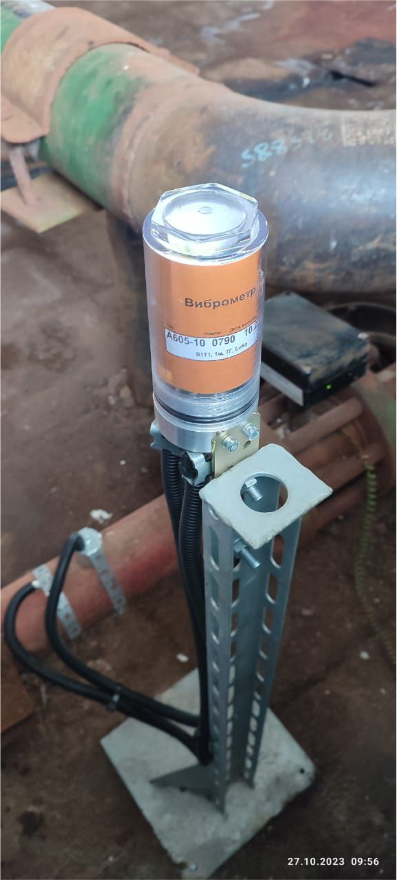

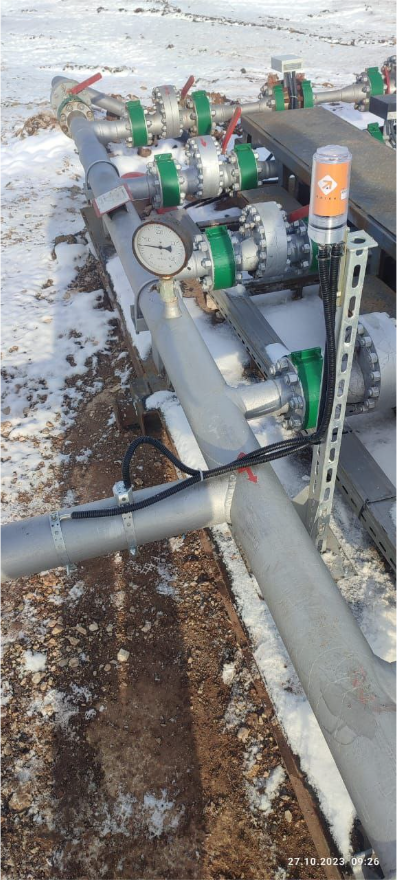

Оснастить трубопровод автономным беспроводными виброметрами «Автон». Закрепить вибросенсоры в точках контроля вибрации трубопровода. Запустить процесс среднеквадратичного значения (СКЗ) виброскорости одномоментно в трёх осях. Виброметр «Автон» передает данные по беспроводной сети (LoRaWAN/NB-IoT), настраивается единожды и функционирует на встроенной батарее до 5 лет. Датчик отсылает данные СКЗ виброскорости с периодом раз в 1 час.

Результат

Полученные от датчика значения формируют тренд измеряемого параметра вибрации. При существенном росте показаний или при нарастающем тренде контролируемого параметра ответственный сотрудник оперативно организует выполнение мероприятий по выявлению причин вибрации и их устранении

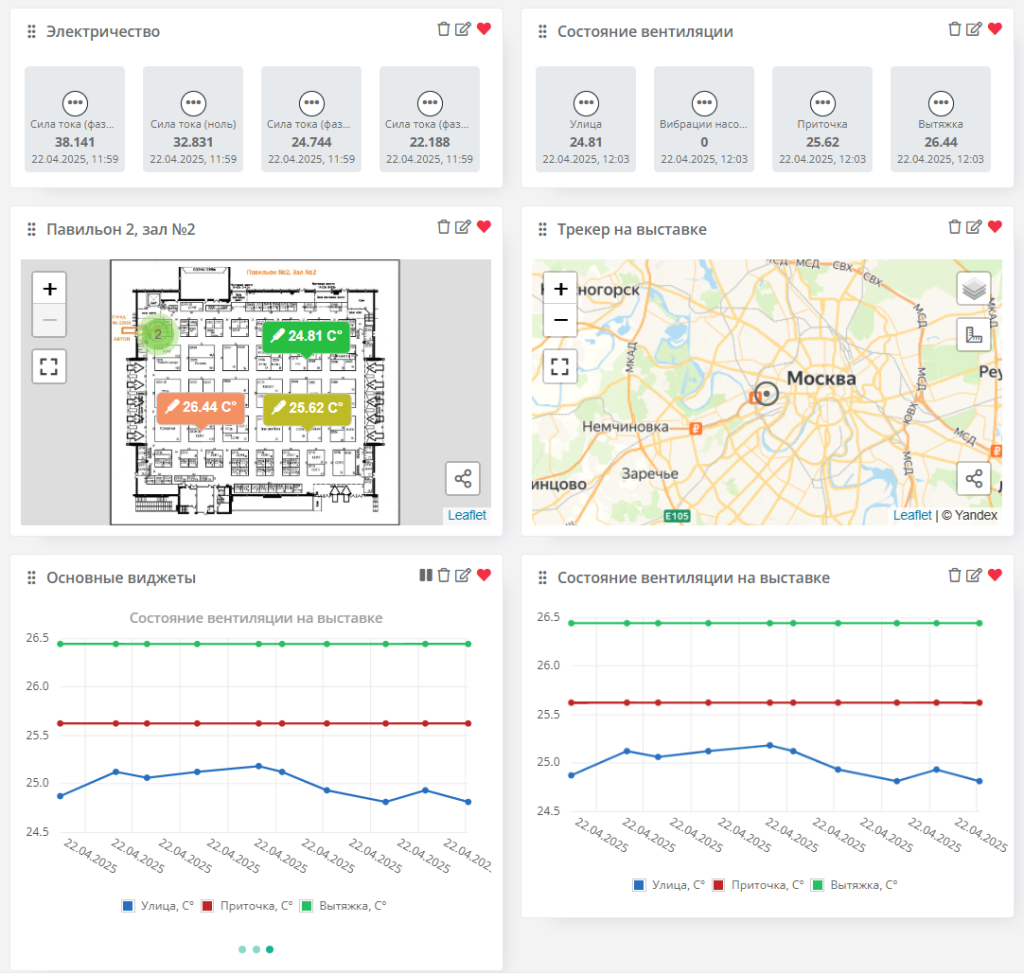

Платформа для сбора, визуализации и обработки данных

• Получение данных и перевод в набор метрик
• Хранение данных
• Визуализация в виде виджетов, графиков и таблиц
• Пересылка данных в другие информационные системы
• Создание событий и реагирование на них на основе поступающих данных

Низкая конечная стоимость

Удобство
интеграции

Удобство
эксплуатации

• Низкая стоимость приобретения датчиков
• Минимизация затрат на развертывание и расширение сети
• Низкая стоимость владения — обслуживание подразумевает замену элемента питания один раз в несколько лет

• Легкое внедрение в уже существующие системы
• Мгновенный монтаж датчика с помощью различных креплений
• Быстрый демонтаж и перенос системы мониторинга на другой объект
• Возможность контроля неэлектрофицированных объектов

• Высокая помехоустойчивость и защищенность передаваемых данных
• Интеллект датчика позволяет задавать любые правила измерений и передачи данных
• Длительная работа без замены элементов питания за счет высокой энергоэффективности

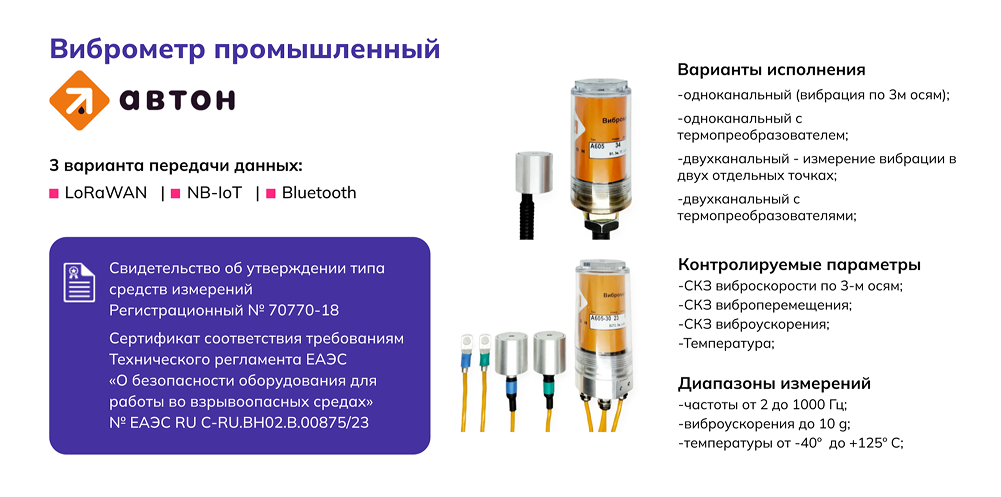

Надежность

• Взрывозащищённое исполнение
• Максимальная защита от пыли и влаги IP68
• Сертифицирован как средство измерения

Полностью отечественное решение

ПО включено в реестр российского программного обеспечения

Профессиональная техническая поддержка

от лица завода-изготовителя и разработчика программного обеспечения
